Swiss Premium M136-6x4-b GG LEVEL Dose L

Artikelnummer: 3337.0925

Highlights

HiR Full-cell G1Glas-Glas Solarmodul136 WpDesign: Full Black845x1100 mm

Spezifikationen

Elektrische Daten (Modul)

Nennleistung
136 Wp
Nennspannung
14.3 V
Nennstrom
9.53 A
Leerlaufspannung
17.0 V
Kurzschlussstrom
9.99 A
Modulwirkungsgrad
15.78 %
Leistungssortierung (-)
3 %
Leistungssortierung (+)
3 %

Elektrische Daten (Zelle)

Zellwirkungsgrad
24.20 %

Allgemeine Daten (Zelle)

Zelltechnologie
HiR
Zellformat
G1
Zellgeometrie
Full-square
Anzahl Busbars
9
Zelllänge
158.75 mm
Zellbreite
158.75 mm

Layup

Anzahl Zellen
24
Anzahl Zell-Strings
6
Anzahl Zellen pro String
4
Zellunterteilung
Full-cell
Querkontaktierung Farbe
Schwarz
Busbars Farbe
Silber

Laminataufbau

Optik
Full Black
Laminataufbau
Glas-Glas
Glastyp
Fjord
Glasoberfläche
Standard
Farbe Zellzwischenraum
Schwarz

Anschlusstechnik

Steckertyp
Stäubli MC4

Betriebsbedingungen

Max. Systemspannung IEC
1000 V
Max. Stringsicherung
20 A
Max. Flächenlast
13000 N/m²
Hagelwiderstandsklasse
HW 5 (50 mm bei 30.8 m/s)
Anwendungsklasse
A
Schutzklasse
II
Normen
IEC/EN 61215, IEC/EN 61730
Salznebeltest
IEC/EN 61701 I + II
Ammoniak-Korrosionsprüfung
IEC/EN 62716

Montagesystem (Modul)

Rastermass Länge
850 mm
Rastermass Breite
1016 mm
Dosenposition
Links

Anwendung

Einbausituation
Indach, Fassade
Dacheindeckung
Keine, Ziegel, Blechfalz, Trapezblech, Welldach, Biberschwanz, Faserzement, Prefa
Montagesystem
LEVEL

Masse

Länge
845 mm
Breite
1100 mm
Höhe
8 mm
Gewicht
16.3 kg

Garantie

Produktgarantie
15 Jahre
Leistungsgarantie
35 Jahre

Produktion

Hersteller
Megasol

Gliederung

Segment
Solarmodul

Downloads

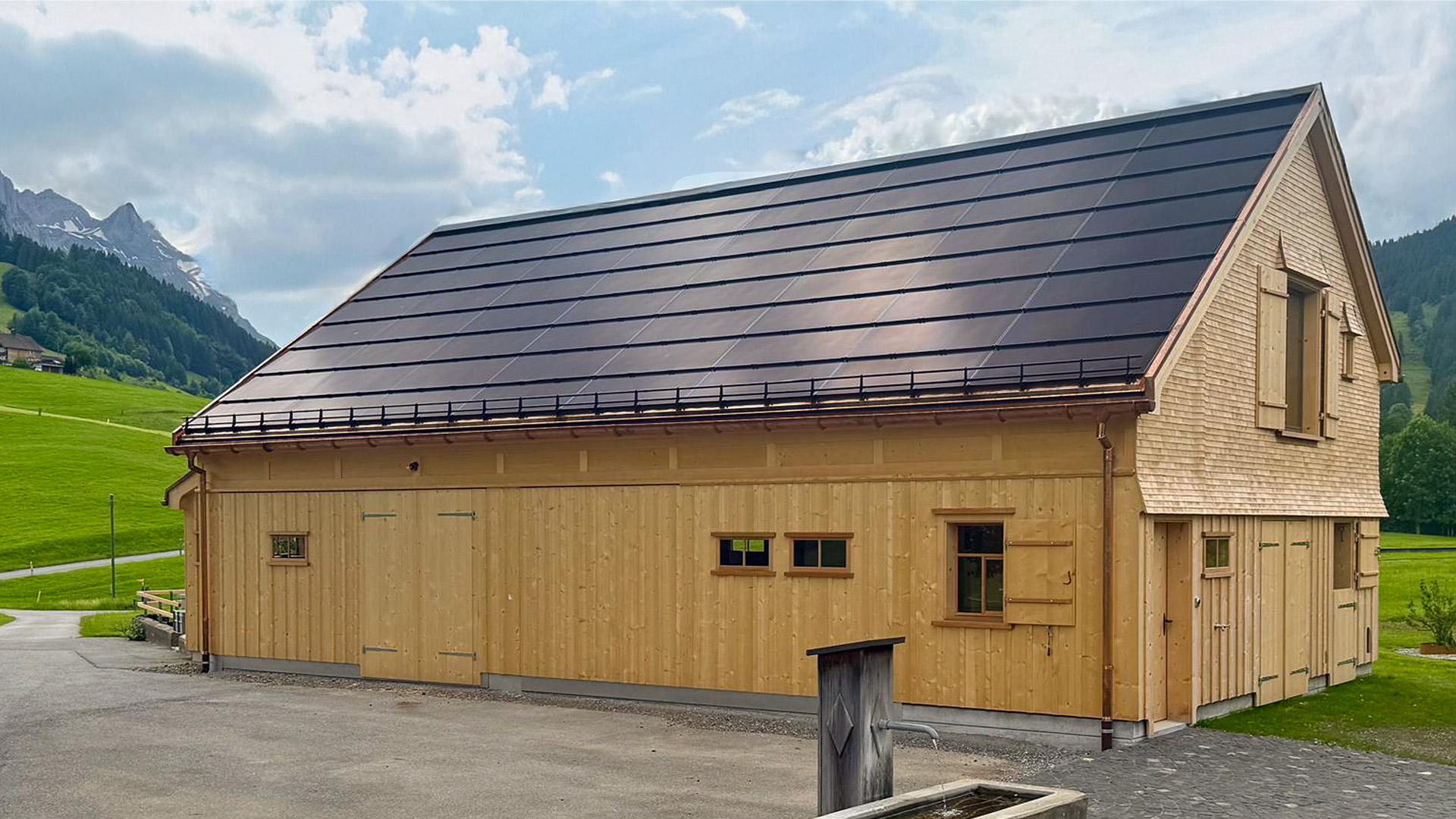

Projekte
